(1) 將導軌 1、2、3 固定，將導軌 4 暫時固定
(2) 拆下導軌單側阻擋螺絲，謹慎的將滾子保持器插入，裝回阻擋螺絲，將滑臺左右移動，調整保持器到軌道中央位置

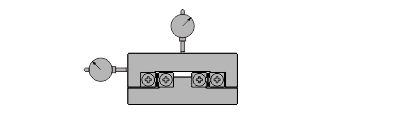

(3) 固定測量用的量表于滑臺的中心及側面
(4) 將滑臺移動至單邊盡頭，再輕輕鎖上預壓調整螺絲A
(5) 將滑臺移動至另一邊盡頭，再輕輕鎖上預壓調整螺絲B
(6) 將滑臺恢復中央位置，將滑臺的間隙調整螺絲C鎖上，將滑臺的間隙調到零為止
(7) 最后將導軌 4 做確實的固定安裝螺絲
*不管使用哪種安裝方式，都不能以沉孔面為安裝面，望悉知！
